TOMACORRIENTE NARANJA
TOMACORRIENTE NA
CARACTERISTICAS
La línea de receptáculos de alta resistencia para uso industrial de Levitón
está disponible con una variedad de opciones y características de cableado.
Estos receptáculos de alta resistencia están diseñados para proporcionar una
apariencia elegante y un rendimiento superior en aplicaciones comerciales e
institucionales exigentes mediante el uso de una superficie termoplástica de
larga duración y una estructura resistente a impactos.
DESCRIPCION DEL ARTICULO
15 A, 250 V, NEMA 6-15R, 2P, 3W, Grado
de especificación de alta resistencia, serie industrial, Receptáculo dúplex,
hoja recta, puesta a tierra aislada, Cableado de alimentación continua
posterior y lateral de ocho orificios, correa de acero, – NARANJA

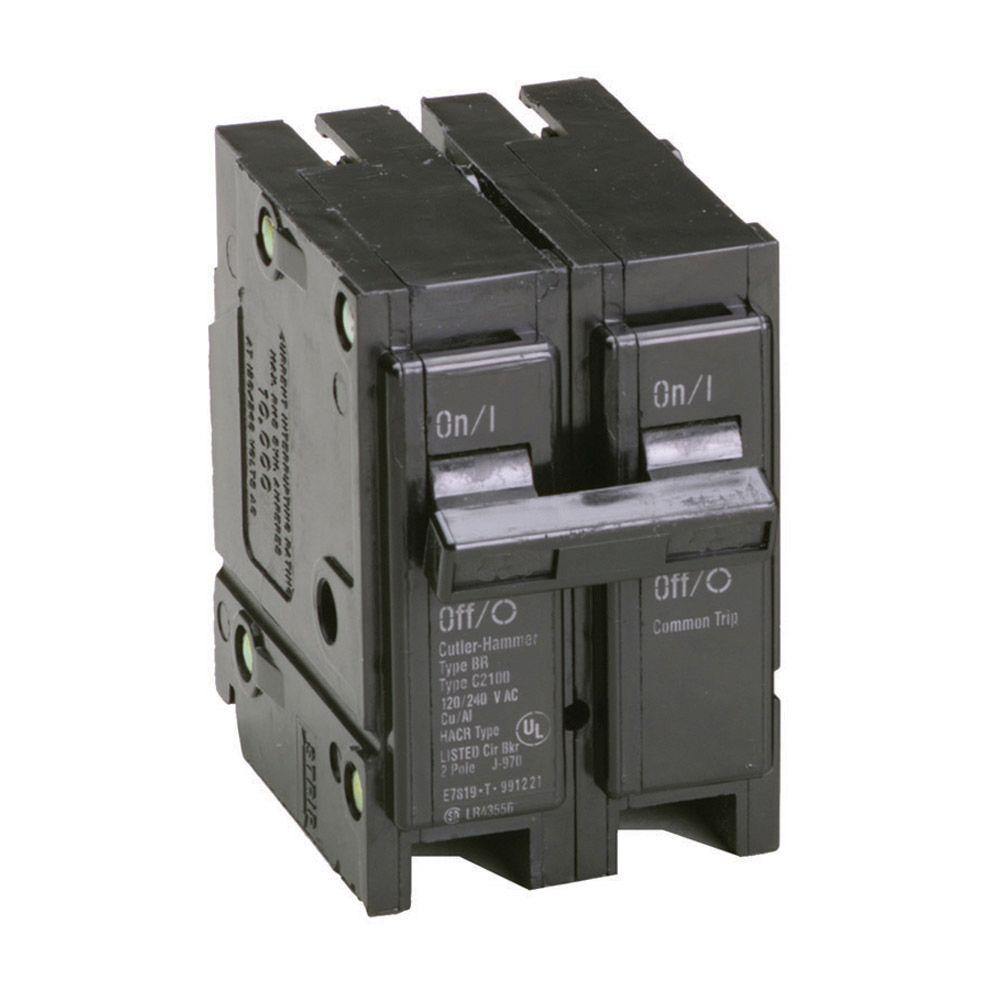

AMPERAJE
DEL BREKER
Recogemos una de las consultas más frecuentes que nos han
hecho llegar respecto a cómo varía la corriente nominal de los interruptores
termomagnéticos (de acuerdo a la norma IEC 60898). Especialmente nos estamos
refiriendo a los del tipo riel din.
Como es bien conocido, la corriente nominal de un
interruptor termomagnético es el valor en amperios de la corriente a partir de
la cual el interruptor acciona el mecanismo de disparo para interrumpir el
suministro de corriente. De esta manera protege al conductor conectado de
posibles recalentamientos.
El fabricante da estos valores de corriente nominal
asumiendo una temperatura de trabajo de 30 ° C. Sin embargo, si las condiciones
de temperatura de trabajo tienen variaciones, el valor de la corriente nominal
se puede ver también afectado (aumentando o disminuyendo) dependiendo si se
trata de menor o mayor temperatura, respecto a la temperatura de referencia de
30 ° C.
Se explica esta variación por los componentes térmicos
del interruptor que son influenciados por los agentes externos de temperatura.
En la tabla anexa referente a los interruptores tipo riel
din de Legrand se muestra como varían las corrientes nominales de los
interruptores,de acuerdo a la temperatura de trabajo. Por ejemplo, para un
interruptor cuya corriente nominal es 20 A, si la temperatura de trabajo
aumenta a 40 °C, este valor de corriente nominal disminuye a 19.2 A.
Si por el contrario la temperatura de trabajo sería de
10°C entonces el valor de la corriente nominal aumenta a 21.6 A.
