MÚLTIPLOS Y SUBMÚLTIPLOS


                                                     UNIDADES MÚLTIPLOS

Los múltiplos son las unidades de medida más grandes que el metro. Son el decámetro, el hectómetro y el kilómetro


Resultado de imagen para unidades multiplos

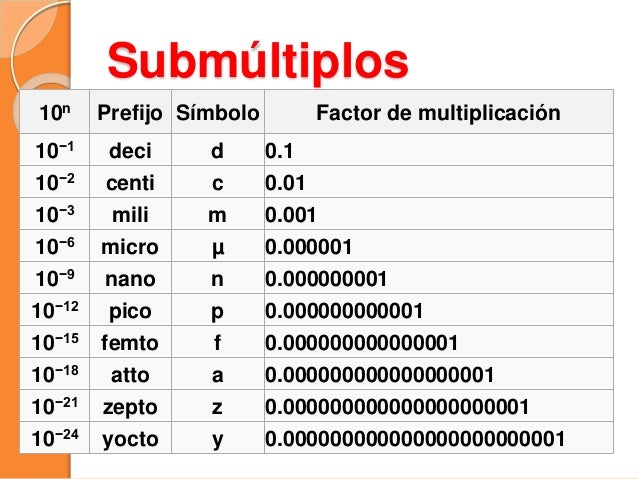

                                           UNIDADES SUBMÚLTIPLOS

 Los submúltiplos son las unidades de medida más pequeñas que el metro. Son el decímetro, el centímetro y el milímetro.

Resultado de imagen para unidades submultiplos




TESTER ANÁLOGO


TESTER ANÁLOGO:





Resultado de imagen para tester analogo

RESISTENCIA

  1. Elige el elemento cuya resistencia vas a medir. ...
  2. Conecta las sondas en las tomas de prueba correspondientes. ...
  3. Enciende el multímetro y selecciona el rango de prueba más apropiado. ...
  4. Toca los extremos del componente que vas a medir con las sondas del multímetro

Resultado de imagen para como medir resistencia en tester

                                                                 VOLTAJE
  1. Coloca el selector del multímetro en su rango más alto para voltios en corriente alterna (AC). ...
  2. Conecta las puntas de prueba. ...
  3. Ubica las escalas de voltaje. ...
  4. Prueba medir una toma de corriente común. ...
  5. Retira las puntas de prueba. ...
  6. Introduce las puntas de nuevo tal como se ha descrito anteriormente.
Imagen relacionada

                                                          CORRIENTE

  1. Siempre prueba primero el medidor. ...
  2. Determina la escala de amperaje para tu multímetro digital. ...
  3. Selecciona la función apropiada en tu multímetro. ...
  4. Establece el rango en tu multímetro. ...
  5. Conecta las puntas en las terminales apropiadas. ...
  6. Enciende el circuito para medir la corriente.

Resultado de imagen para como medir corriente en el tester

PROTOBOARD:

PROTOBOARD:

Es una especie de tablero con orificios, en la cual se pueden insertar componentes electrónicos y cables para armar circuitos. Como su nombre lo indica, esta tableta sirve para experimentar con circuitos electrónicos, con lo que se asegura el buen funcionamiento del mismo.

  • A) El canal central. Es la región localizada en el medio del protoboard, se utiliza para colocar los circuitos integrados.
  • B) Buses. ...
  • C) Pistas. La pistas se localizan en la parte central del protoboard, se representan y conducen según las líneas rosas.

Resultado de imagen para protoboard


DIODO LED:

Un diodo led es un diodo  que además de permitir el paso de la corriente solo un un sentido, en el sentido en el que la corriente pasa por el diodo , este emite luz. Cuando se conecta un diodo en el sentido que permite el paso de la corriente se dice que está polarizado directamente.


Resultado de imagen para diodo led

TRANSISTOR:

El transistor  es un dispositivo electrónico semiconductor utilizado para entregar una señal de salida en respuesta a una señal de entrada. Cumple funciones de amplificador, oscilador, conmutador o rectificador. El término <transistor>es la contracción en inglés de transfer resistor («resistor de transferencia»).

Resultado de imagen para transistor



CONDENSADOR:

Un condensador eléctrico es un dispositivo pasivo, utilizado en electricidad y electrónica, capaz de almacenar energía sustentando un campo eléctrico

Imagen relacionada



CIRCUITO.

CIRCUITOS


Resultado de imagen para diodo led









 C. SIMPLE:

 Un circuito eléctrico simple consta de una fuente de voltaje, una resistencia o carga y una tierra física

Resultado de imagen para circuito simple



  1. Reúne los materiales necesarios. Para construir un circuito simple, necesitarás una fuente de poder, dos cables aislantes, una bombilla y un casquillo. Una fuente de poder puede ser cualquier tipo de batería o paquete de baterías. El resto de materiales los puedes encontrar en tu ferretería local.
    • Cuando escojas una bombilla, busca una que tenga alrededor de 15 a 25 voltios para que una sola batería pueda hacer que funcione.
    • Para simplificar el cableado, usa un conector para batería con cables colocados previamente y una batería de nueve voltios o un paquete de baterías.
    • 2
  2. Pela los extremos de los cables aislantes. Los cables deben estar totalmente expuestos para que tu circuito trabaje apropiadamente. Entonces, pela los extremos. Usa una pelacables, remueve alrededor de 2,5 cm (una pulgada) de aislante de los extremos de cada cable.
    • Si no tienes pelacables, usa tijeras con cuidado para cortar el aislante.
    • Ten cuidado de no cortar todo el cable.
  3. 3
    Instala las baterías en el portabaterías. Dependiendo del tipo de baterías que uses, tal vez puedas saltarte este paso. Si usas múltiples baterías, necesitas un porta-baterías para sostenerlas. Coloca cada batería dentro fijándote que los lados positivo y negativo tengan la orientación correcta.
  4. 4
    Sujeta los cables al portabatería. Los cables conducirán el flujo eléctrico de las baterías a la bombilla. La forma más fácil de sujetarlas es usando cinta eléctrica. Une el extremo de uno de los cables a uno de los lados de la batería, asegurándote de que el cable esté en contacto con el metal. Repite el proceso con el otro cable en el otro lado de la batería.
    • De forma alternativa, coloca el extremo en la batería de nueve voltios o el portabaterías si usas un conector de batería.
    • Ten cuidado mientras construyes tu circuito. Aunque es poco probable, puedes sufrir una pequeña descarga eléctrica si tocas el cable directamente mientras lo unes a la batería. Puedes evitarlo con tan solo tocar la parte con aislante del cable o removiendo la batería hasta que acabar de instalar la bombilla.

  5. Imagen titulada Circuito_05
    5
    Sujeta el otro extremo del cable al tornillo de metal del casquillo. Toma el extremo de metal expuesto de cada cable y dóblalos en forma de U.[3] Afloja los tornillos en el casquillo lo suficiente como para deslizar el cable en forma de U alrededor de ellos. Cada cable se sujetará a su propio tornillo. Ajusta los tornillos, asegurando que el metal de los cables se encuentre en contacto con el tornillo.
  6. 6
    Prueba tu circuito. Atornilla la bombilla al casquillo hasta que esté bien sujeto. Si tu circuito ha sido puesto apropiadamente, la bombilla se encenderá si está totalmente atornillada a su casquillo.
    • Las bombillas pueden calentarse rápidamente, así que ten cuidado cuando la instales y la retires.
    • Si la bombilla no enciende, verifica para asegurarte de que los cables estén tocando los extremos de la batería y estén en contacto con el metal de los tornillos.




C. SERIE:

Un circuito en serie es una configuración de conexión en la que los bornes o terminales de los dispositivos se conectan sucesivamente, es decir, terminal de salida de un dispositivo se conecta a la terminal de entrada del dispositivo siguiente.

Resultado de imagen para circuito en serie


C. PARALELO:


 es un circuito que tiene dos o más caminos independientes desde la fuente de tensión, pasando a través de elementos del circuito hasta regresar nuevamente a la fuente. En este tipo de circuito  dos o más elementos están  conectados entre el mismo par de nodos, por lo que tendrán la misma tensión

Resultado de imagen para circuito en paralelo


LEY DE OHM


LEY DE OHM


La intensidad de corriente que atraviesa un circuito es directamente proporcional al voltaje o tensión del mismo e inversamente proporcional a la resistencia que presenta.


Las unidades de esas tres magnitudes en el sistema internacional de unidades son, respectivamente, voltios (V), ohmios (Ω) y amperios (A).
Imagen relacionada


  • Voltaje (V) voltios
  • Intensidad (A) amperios
  • Resistencia (R) ohmios
  • Potencia (W) vatios
Ley de Ohm
  • I = 2A
  • R = 22Ω
  • V = 2 * 22 = 44V
Ley de Ohm
  • V = 12V
  • R = 600Ω
  • I = 12 / 600 = 0,02A = 20mA
Ley de Ohm
  • V = 230V
  • I = 5A
  • R = 230 / 5 = 46Ω
